5 V 30A 128CHS Prismatic LifePO4 Batteriekapazitätstester mit Temperaturregler
Produktbeschreibung
Das ACEY-BCT 530-128 P -25 C Temperaturgesteuerte Lithium-Ionen-Batterie-Bewertungssystem ist für die Leistungsanalyse und die Kapazitätsklassifizierung prismatischer Zellen ausgelegt. Mit einem konstanten Temperaturdesign vom Kammer-Typ hält es eine präzise thermische Gleichmäßigkeit von 25 ± 2 Grad während des gesamten Testgehäuses.
Diese fortschrittliche Plattform für Zellentests umfasst die regenerative Energietechnologie, die entladene Batterieenergie wieder in das Stromnetz umleitet, um ein energieeffizientes, leistungsstarkes und zuverlässiges Testverfahren zu ermitteln.
Produktmerkmale
- Thermostatstruktur vom Kastenart, Temperaturgleichmäßigkeit im Kasten 25 ± 2 Grad.
- Vorder- und hinterer Kiste integriertes Design vor und nach der Schachtel für den Thermostat -Teil, den Seitenbox für den Stromversorgungsteil, einfache Wartung.
- Box Independent, jede Box 64 Kanäle, unterteilt in 4 Schichten, jede Schicht 16 -Zellen, die gesamte Maschine 128 Kanäle.
- Einzelpunkt unabhängiger, unabhängiger konstanter Strom und konstante Spannungsquelle, stabil und schocklos. Starten Sie, stoppen, innehalten, fortsetzen und Schutzfunktionen können realisiert werden.
- Gerätegenauigkeit 0. 05%, Datenaufzeichnungszeit 1 Sekunde/Zeit, hohe Stabilität.
- Die Vier-Draht-Testgrenzfläche sorgt für eine hohe Messgenauigkeit.
- Modularisiertes Designkonzept, leicht zu warten.
Ausrüstungsstruktur
- Unabhängiges CPU-Board, Tastaturplatine, das gesamte Kabinett Unified Sending Control und unterstützt den Einzelpunktstart.
- Ccurrent- und Konstantspannungsregelmodul.
- Bidirektionales AC/DC -Wechselrichtermodul.
- Motorisierte automatische Öffnungsklemme.
Haupttechnische Parameter
| Anzahl der Gerätekanäle | Die gesamte Maschine hat 128Chs |
| Externe Dimension | L2054 mm*W940mmH2298mm (vorbehaltlich der tatsächlichen) |
| Fallfarbe | Standard (anpassbar) |
| Klemmtyp | Flachkopfklemme (optional mit Krokodilklemme) |
| Klemmfeder | 81 mm |
| Batteriespezifikationen unterstützen | Länge 70 mm -210 mm; width 15-70 mm; Höhe 80mm -230 mm |
| Lug Center Distanz 40-150 mm. | |
| Kanalsteuerungsmodus | Jeder Kanal kann unabhängig voneinander gestartet, gestoppt, suspendiert, fortgesetzt und geschützt werden. |
| Jeder Kanal verfügt über eine unabhängige konstante Spannung und den Strom. Hardware -Steuerkreis | |
| Die Genauigkeit des Aufladungsstroms und des Ausleitungsstroms jedes Kanals kann automatisch durch Software kalibriert werden | |
| Arbeitenleistung | Drei Phase 5 Draht AC380V 土 10%, 50 Hz |
| Leistungsfaktor | Größer als oder gleich 0. 99, thdu weniger als oder gleich 2% |
| Wechselstromverzerrungsrate | Weniger als oder gleich 2% |
| Effizienz der gesamten Maschine | Ladung größer als 80%, Entladung von mehr oder gleich 70% |
| Stromverbrauch | Weniger als oder gleich 23 kW |
| Ausfallausfallrate | <1% |
| Arbeitsumgebung | Temperatur -10 ~ 40 Grad. Relative Luftfeuchtigkeit 80% |
| Funktion der Konstante Temperatur | Im Kasten 25 ± 2 Grad |
| Temperaturkontrollfunktion | Die Temperatur erreicht den voreingestellten Wert, bevor der Arbeitsschrittprozess ausgeführt wird. |
| Leistungskomponentenschutzfunktion | 1. Schutzspannungsspannungsschutz |
| 2. Schutzfrequenzfrequenzschutzschutz | |
| Wärmedissipationsmodus | Natürlicher Wind, nach oben |
| Spannungsmessbereich | Dc 0 ~ 5v |
| Batteriespannungsbereich | Ladet dc 0 ~ 4,5v; Entladung DC 4,5 ~ 2V |
| Konstanter Spannungsbereich | DC 2 ~ 4,5 V |
| Spannungsgenauigkeit | ± (0. 05% Lesen + 0. 05% voll), Auflösungsverhältnis 1MV |
| Spannungsregelauflösung | 0. 1mv |
| Spannungsabtastauflösung | 0. 1mv |
| Spannungsstabilität | Weniger als oder gleich (± 1 mA) |
| Aktueller Bereich | Ladet dc300ma -30 a; Entladung DC 300MA -50 a |
| Aktuelle Genauigkeit | ± (0. 05% Lesen + 0. 05% voll), Auflösungsverhältnis 1MV |
| Aktuelle Steuerungsauflösung | 0. 1ma |
| Aktuelle Abtastauflösung | 0. 1ma |
| Aktuelle Anstiegszeit (90% Last) | Weniger als oder gleich 50 ms |
| Kanal-Startzeit (90% Last) | Weniger als oder gleich 50 ms |
| Aktuelle Stabilität | Weniger als oder gleich (± 1 mA) |
| Steuermodus | Computersteuerung kann den gesamten Schrank mit der Scanfunktion steuern |
| Kommunikationsmodus | 485s Portkommunikation (Portrate 57600)/ TCP |
| Prozesseinstellungen | Bis zu 32 Schritte und 256 Zyklen können eingestellt werden |
| Lademodus | Konstanter Strom; ständiger Druck; Konstante Strom und Druck |
| Ladezustandsbedingungen | Spannung, Strom, Zeit, Kapazität |
| Entladungsmodus | Permanenter Fluss, konstante Leistung, konstanter Widerstand |
| Grenzbedingungen abgeben | Spannung, Zeit und Kapazität |
| Schutzfunktion | Überspannung, Unterspannung, Überstrom, Unterströmung, Überkapazitätsschutz, Schutzschutz und Wiederherstellung des Datenbestandteilens |
| Zeitrahmen | 0 ~ 3000 min / Schritt in min |
| Zeitgenauigkeit | Weniger als oder gleich ± 0. 1% |
| Probenahme -Inspektionszyklus | 1s -60 s optional |
| Batteriesortierung | Dividieren Sie nach Kapazität, Zeit, Spannung mit offener Kreislauf, Entladungsplattform usw. |
| Datenverarbeitung | Kann Spannung, Strom, Zeit, Kapazität usw. aufzeichnen, automatisch konstantes Stromladungsverhältnis, Kapazitätsverlust, Entladungseffizienz, durchschnittliche Spannung, mittlere Spannung berechnen, Datenkurve und Zyklusdiagramm bereitstellen. Kann Textdatendatei von Text, Excel, Word oder MDB ausgeben |

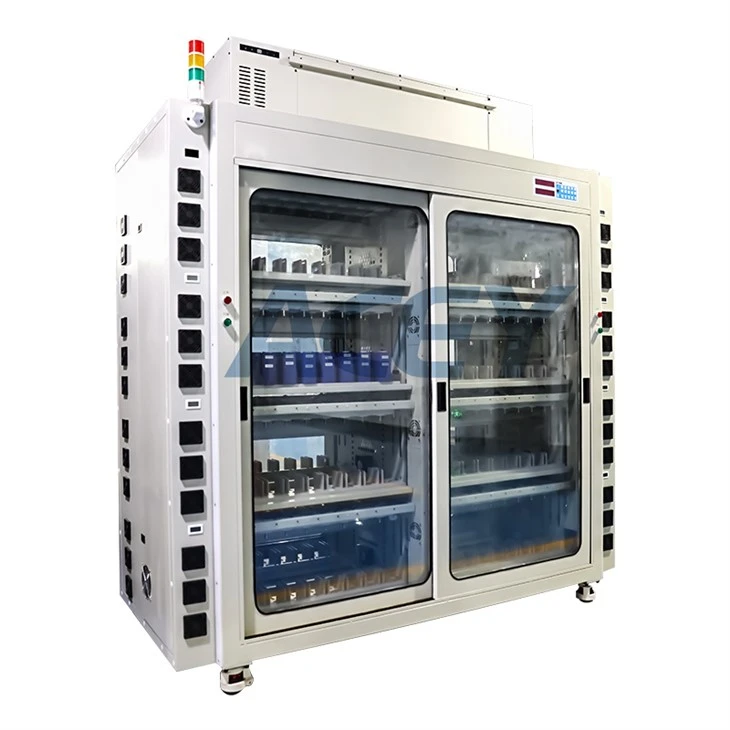

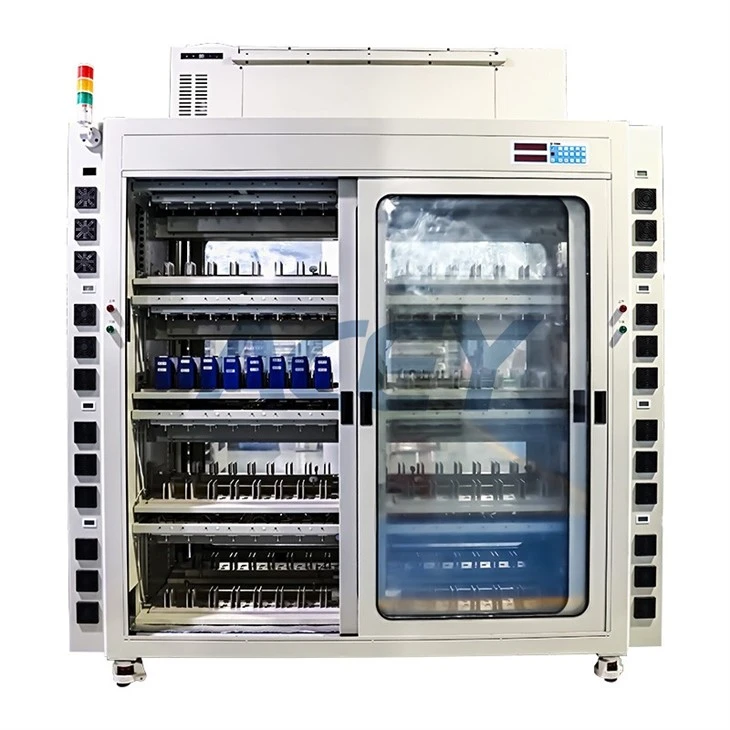

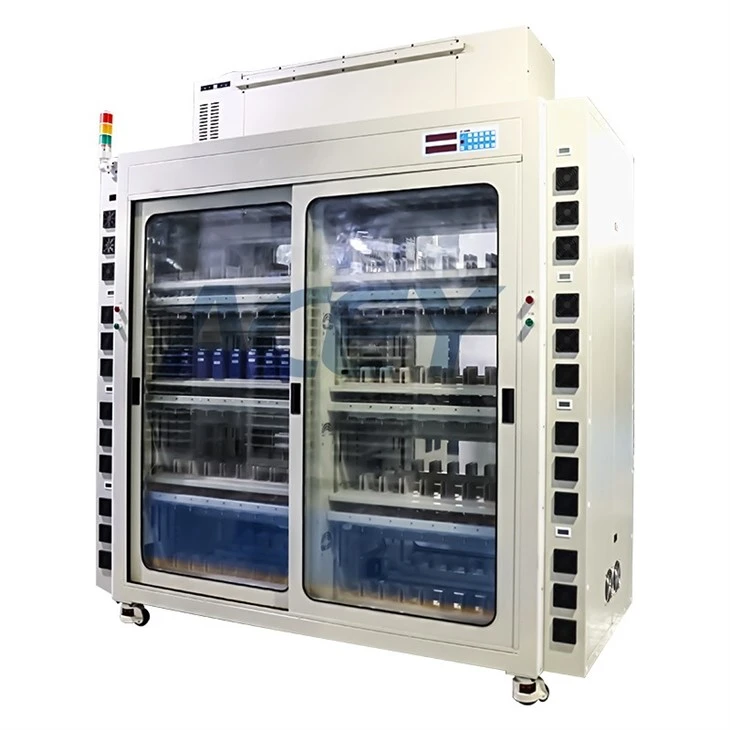

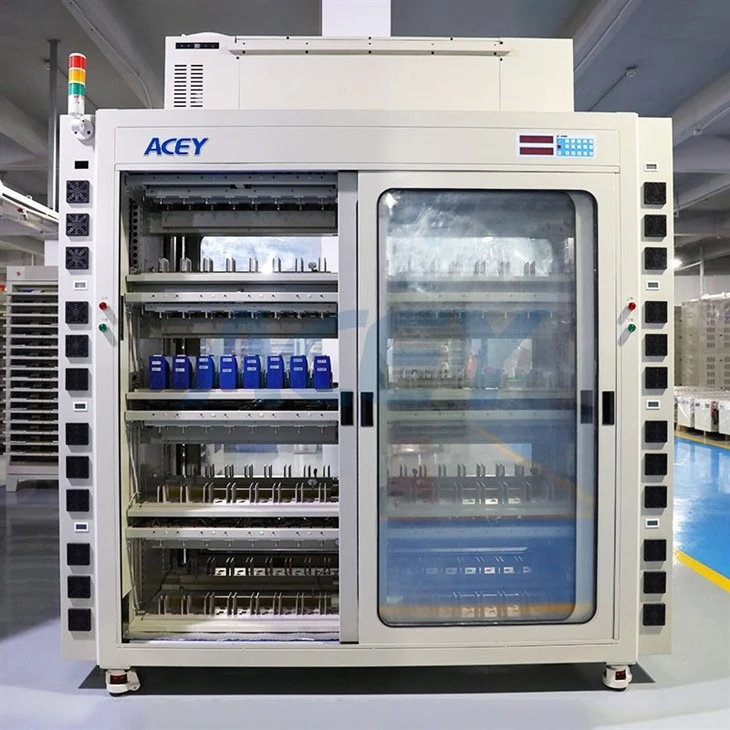

Produktdetails
